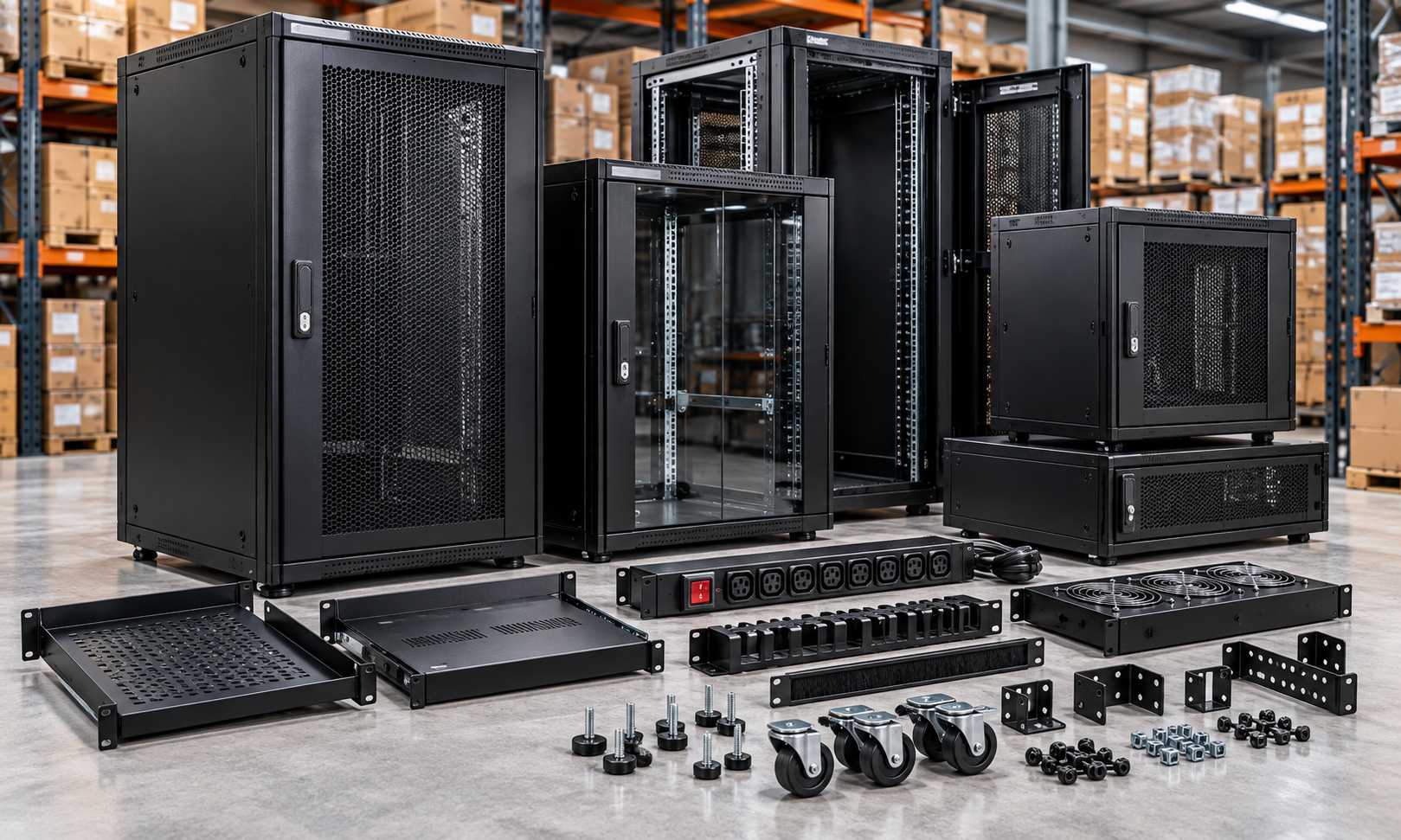

Tủ rack (hay tủ mạng) là loại tủ chuyên dụng dùng để lắp đặt, bảo vệ và quản lý thiết bị mạng, viễn thông, camera cùng các phụ kiện liên quan.

Tủ rack giúp tập trung thiết bị vào một vị trí, hạn chế tác động bên ngoài và tạo thuận lợi cho việc bảo trì, đi dây, quản lý nguồn điện.

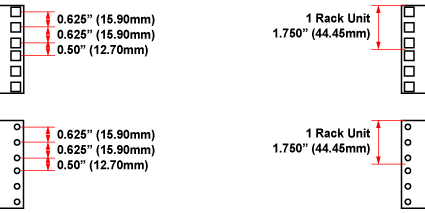

U (Rack Unit) là đơn vị đo chiều cao không gian lắp đặt thiết bị theo chiều dọc của tủ rack.

Theo quy cách thông dụng:

• 1U = 44,45 mm.

• 6U = 266,7 mm.

• 10U = 444,5 mm.

• 15U = 666,75 mm.

• 20U = 889 mm.

Các giá trị trên thể hiện chiều cao danh định của không gian lắp đặt theo U, không phải chiều cao tổng thể bên ngoài của tủ.

1.2. Tủ rack 19 inch là gì?

Tủ rack 19 inch được thiết kế để lắp các thiết bị tương thích với hệ thống giá đỡ rack 19 inch.

Nhiều thiết bị mạng chuyên dụng như switch, patch panel, PDU và một số máy chủ có thể sử dụng quy cách lắp đặt này.

Khi lựa chọn, người mua cần kiểm tra cả chiều cao U, chiều sâu thiết bị và khả năng tương thích với thanh gá của tủ.

https://vienthongquangthang.com/san-pham/tu-rack-32u-d600-tu-mang-32u-d600

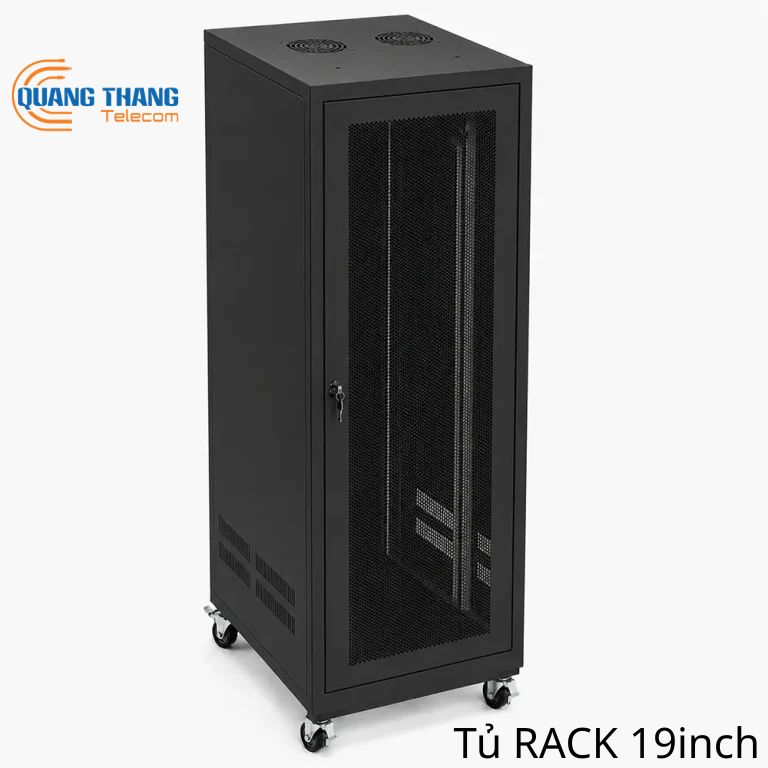

                                                                                                                                                                               Tủ Rack 19inch

2. So sánh tủ rack 6U, 10U, 15U và 20U

Điểm khác biệt lớn nhất giữa bốn loại tủ rack là dung lượng không gian lắp thiết bị. Tuy nhiên, khả năng sử dụng thực tế còn phụ thuộc vào chiều sâu tủ, cấu hình thiết bị, tải trọng và phương án tản nhiệt.

Lưu ý: Hình thức lắp đặt và kích thước bên ngoài thay đổi theo nhà sản xuất, không được xác định chỉ bằng số U.

2.1. Tủ rack 6U – Giải pháp nhỏ gọn cho hệ thống ít thiết bị

Tủ rack 6U phù hợp với các hệ thống mạng và camera có số lượng thiết bị hạn chế, ưu tiên tiết kiệm diện tích.

Một số ứng dụng thường gặp:

• Hệ thống camera tại cửa hàng nhỏ.

• Mạng LAN tại văn phòng ít thiết bị.

• Khu vực bố trí router, modem, switch và patch panel nhỏ.

• Điểm mạng cần bảo vệ thiết bị tập trung.

Ưu điểm của tủ rack 6U là gọn, dễ bố trí tại khu vực có không gian hạn chế và phù hợp khi tổng chiều cao thiết bị không lớn.

Tuy nhiên, nếu cần lắp nhiều thiết bị hoặc mở rộng hệ thống trong tương lai, tủ 6U có thể nhanh chóng hết vị trí lắp đặt.

https://vienthongquangthang.com/san-pham/tu-rack-6u-d400-mau-den

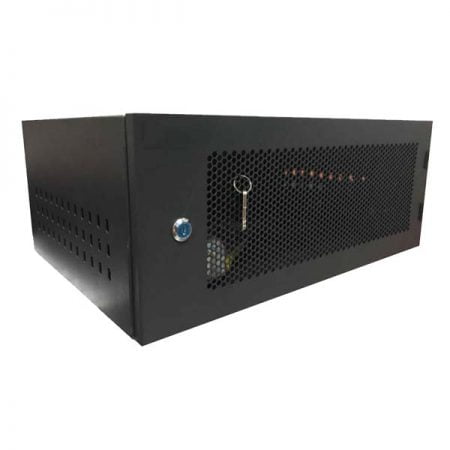

                                                                                                                 Tủ Rack 6U

2.2. Tủ rack 10U – Phù hợp văn phòng và hệ thống camera quy mô vừa

Tủ rack 10U cung cấp không gian lắp đặt lớn hơn tủ 6U, thường phù hợp với các hệ thống cần bố trí nhiều thiết bị mạng, camera hoặc phụ kiện đi dây.

Ứng dụng tham khảo:

• Văn phòng vừa và nhỏ.

• Hệ thống camera tại cửa hàng, kho hoặc cơ sở kinh doanh.

• Tập trung switch, patch panel, router và đầu ghi.

• Hệ thống mạng cần dự phòng một phần không gian để nâng cấp.

So với tủ rack 6U, loại 10U thuận tiện hơn khi bổ sung thiết bị, bố trí dây cáp và quản lý hệ thống.

Khi lựa chọn, cần kiểm tra chiều sâu để bảo đảm đầu ghi, khay đỡ và các thiết bị đi kèm có đủ không gian lắp đặt.

https://vienthongquangthang.com/san-pham/tu-rack-10u-d600-mau-trang-co-banh-xe

                                                                                                                                                                                                 Tủ Rack 10U

2.3. Tủ rack 15U – Lựa chọn cho hệ thống mạng doanh nghiệp

Tủ rack 15U phù hợp với doanh nghiệp có nhu cầu quản lý nhiều nhóm thiết bị trong cùng hệ thống.

Các ứng dụng có thể gồm:

• Hạ tầng mạng văn phòng nhiều phòng ban.

• Hệ thống camera tại kho hàng hoặc nhà xưởng.

• Tủ tập trung thiết bị mạng của một tầng hoặc khu vực.

• Hệ thống có patch panel, switch, thiết bị quang và nguồn điện.

Ưu điểm của tủ 15U là dung lượng lắp đặt tương đối rộng, tạo điều kiện phân chia thiết bị, phụ kiện và phần dây dẫn hợp lý hơn.

Đối với hệ thống có nhiều kết nối hoặc cần mở rộng theo từng giai đoạn, tủ rack 15U là lựa chọn đáng cân nhắc.

https://vienthongquangthang.com/san-pham/tu-rack-15u-d600-tu-mang-19-15u-d600

                                                                                                                                                                                                     Tủ Rack 15U

2.4. Tủ rack 20U – Dành cho công trình có nhiều thiết bị

Tủ rack 20U có không gian lắp đặt lớn hơn, thích hợp cho những hệ thống đòi hỏi tập trung nhiều thiết bị mạng, viễn thông hoặc camera.

Ứng dụng phổ biến:

• Phòng thiết bị mạng của doanh nghiệp.

• Hệ thống camera nhiều khu vực.

• Công trình điện nhẹ ELV.

• Hệ thống phân phối mạng tại nhà xưởng, tòa nhà hoặc văn phòng.

• Các dự án cần không gian để bổ sung thiết bị sau này.

Ngoài chiều cao 20U, cần chú ý chiều sâu tủ, khả năng chịu tải, thông gió và không gian dành cho bảo trì.

Không phải tất cả tủ rack 20U đều thích hợp lắp máy chủ. Đối với server hoặc UPS rackmount, phải kiểm tra kích thước và tải trọng thực tế của thiết bị.

https://vienthongquangthang.com/san-pham/tu-rack-20u-d800-tu-rack-20u-d800

                                                                                                                                                                                                     Tủ Rack 20U

3. Nên chọn tủ rack 6U, 10U, 15U hay 20U?

Để lựa chọn đúng, người dùng nên dựa vào cấu hình hệ thống thay vì chỉ so sánh giá bán hoặc kích thước bên ngoài.

3.1. Dựa trên tổng chiều cao thiết bị

Hãy liệt kê số U cần thiết cho các thiết bị dự kiến lắp đặt:

• Switch rackmount.

• Patch panel.

• Bộ quản lý cáp.

• Đầu ghi camera nếu sử dụng khay.

• PDU và các phụ kiện chiếm không gian lắp đặt.

• UPS hoặc server nếu có.

Ví dụ minh họa, một hệ thống sử dụng:

Với cấu hình này, tủ rack 6U có thể lắp vừa về chiều cao danh định nhưng gần như không còn không gian dự phòng. Tủ 10U có thể phù hợp hơn nếu cần quản lý cáp, tản nhiệt và mở rộng.

Số U trên chỉ là ví dụ; cần đo và kiểm tra theo đúng model thiết bị.

3.2. Dựa trên chiều sâu của tủ rack

Ngoài chiều cao U, chiều sâu D400, D500, D600, D800 hoặc D1000 cũng ảnh hưởng trực tiếp đến khả năng lắp đặt.

• D400: Thường dành cho những thiết bị tương đối nông.

• D500–D600: Phù hợp với nhiều cấu hình mạng, camera và thiết bị có độ sâu vừa phải.

• D800–D1000: Có thể đáp ứng các thiết bị sâu hơn khi chiều sâu sử dụng thực tế cho phép.

Cần kiểm tra khoảng cách giữa thanh gá, mặt cửa, mặt sau, đầu nối và bán kính uốn của dây cáp. Chiều sâu danh nghĩa của tủ không đồng nghĩa toàn bộ chiều sâu đó đều sử dụng được.

3.3. Dựa trên vị trí lắp đặt

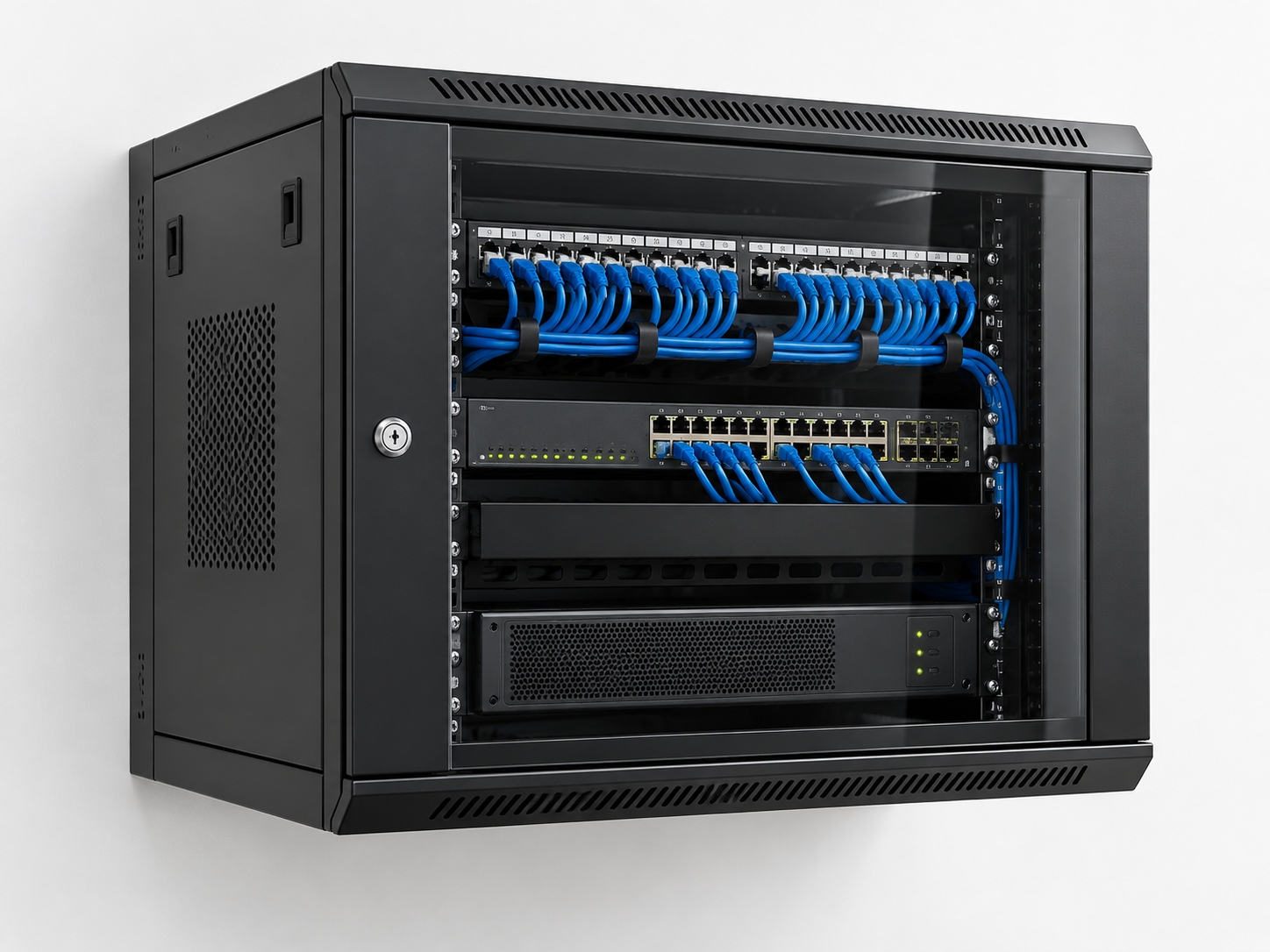

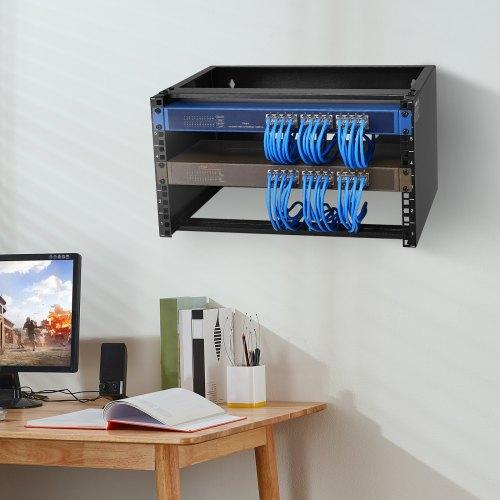

Nếu không gian hạn chế, tủ treo tường có thể thuận tiện hơn.

Nếu hệ thống có thiết bị nặng, nhiều dây cáp hoặc cần thao tác bảo trì thường xuyên, tủ đứng có thể là lựa chọn phù hợp.

Đối với tủ treo tường, cần kiểm tra tải trọng cho phép của tủ, giá đỡ và kết cấu tường lắp đặt.

3.4. Dự phòng cho nhu cầu mở rộng

Khi thiết kế hệ thống, nên cân nhắc số lượng thiết bị có thể bổ sung trong tương lai.

Một hệ thống sử dụng gần hết dung lượng tủ ngay từ đầu sẽ khó mở rộng hoặc sắp xếp lại dây dẫn.

Tuy nhiên, không nhất thiết phải lựa chọn tủ lớn nhất. Phương án tốt nhất là tủ có kích thước phù hợp với không gian, thiết bị và kế hoạch nâng cấp.

4. Những sai lầm thường gặp khi lựa chọn tủ rack

4.1. Chỉ quan tâm đến số U

Tủ có đủ chiều cao chưa chắc phù hợp nếu chiều sâu không đáp ứng thiết bị.

4.2. Không tính không gian cho dây cáp

Dây mạng, dây nguồn và đầu nối cần được bố trí hợp lý để tránh bị gập, căng hoặc cản trở thao tác bảo trì.

4.3. Không kiểm tra tải trọng

Mỗi mẫu tủ có tải trọng khác nhau. Việc đặt UPS, server hoặc nhiều thiết bị nặng cần tuân thủ thông số của nhà sản xuất.

4.4. Chưa quan tâm đến tản nhiệt

Thiết bị mạng hoạt động liên tục có thể sinh nhiệt. Cần xem xét cửa lưới, quạt, vị trí thông gió và khoảng cách giữa thiết bị.

4.5. Không dự phòng khả năng nâng cấp

Việc lựa chọn tủ vừa khít toàn bộ thiết bị hiện tại có thể làm tăng chi phí thay thế khi hệ thống mở rộng.

5. Mua tủ rack 6U, 10U, 15U, 20U ở đâu?

Quang Thắng Telecom cung cấp các nhóm sản phẩm tủ rack, tủ mạng, phụ kiện rack và thiết bị viễn thông phục vụ nhu cầu lắp đặt mạng LAN, camera, hệ thống CNTT và công trình điện nhẹ.

Khách hàng có thể tham khảo các dòng tủ rack theo kích thước, chiều sâu và ứng dụng thực tế để lựa chọn cấu hình phù hợp.

Bên cạnh tủ rack, Quang Thắng Telecom còn cung cấp cáp mạng, cáp quang, switch, thiết bị quang, camera, patch panel và các phụ kiện CCTV–IT.

Liên hệ tư vấn và báo giá

Nếu đang phân vân giữa tủ rack 6U, 10U, 15U và 20U, hãy cung cấp danh sách thiết bị, kích thước và vị trí lắp đặt dự kiến để được tư vấn loại tủ phù hợp.

Quang Thắng Telecom – Nhà phân phối thiết bị viễn thông, CCTV–IT.

https://vienthongquangthang.com/danh-muc/tu-mang

Liên hệ Quang Thắng Telecom để được tư vấn và nhận báo giá tủ rack theo nhu cầu công trình.

Câu hỏi thường gặp về tủ rack

Tủ rack 6U có lắp được đầu ghi camera không?

Có thể, nếu đầu ghi có kích thước phù hợp và được lắp bằng khay hoặc giá đỡ thích hợp. Cần kiểm tra chiều sâu, không gian dây nối và khả năng tản nhiệt.

Tủ rack 10U có thể treo tường không?

Có những mẫu tủ rack 10U thiết kế treo tường. Tuy nhiên, cần kiểm tra tải trọng tổng, phụ kiện treo và kết cấu tường.

Tủ rack 15U và 20U khác nhau nhiều không?

Tủ 20U có thêm 5U không gian lắp đặt danh định so với tủ 15U, tương đương 222,25 mm theo chiều cao rack. Kích thước tổng thể và khả năng chịu tải vẫn phụ thuộc từng model.

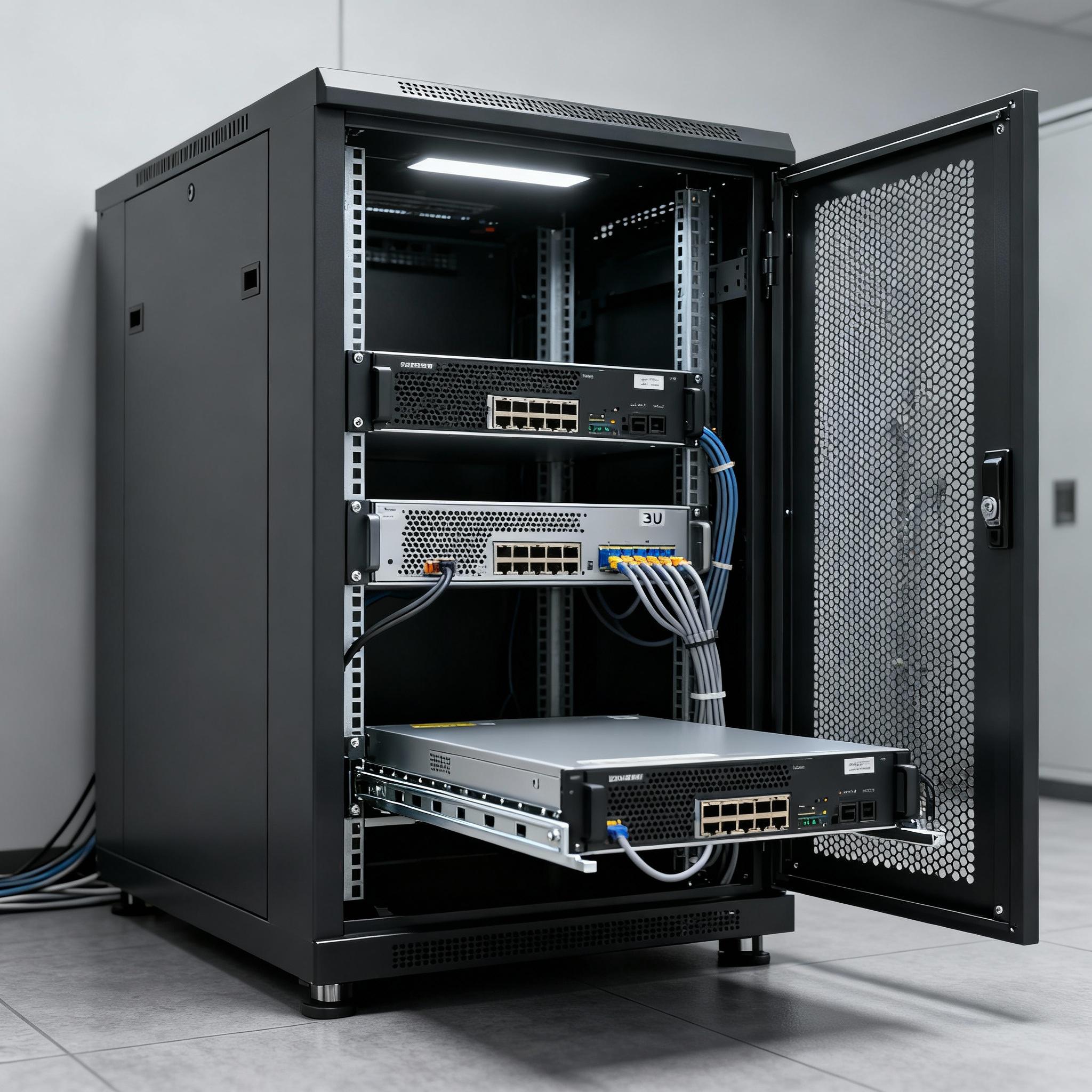

Tủ rack 20U có lắp được server không?

Có thể đối với một số model tủ và server phù hợp. Cần đối chiếu chiều sâu, thanh gá, bộ ray, tải trọng và yêu cầu thông gió trước khi lắp.

Nên chọn tủ rack sâu 400 hay 600 mm?

Tủ D400 có thể phù hợp với thiết bị nông và hệ thống nhỏ. Tủ D600 cho nhiều lựa chọn bố trí thiết bị hơn, nhưng vẫn phải kiểm tra chiều sâu sử dụng thực tế.

Kết luận

Tủ rack 6U, 10U, 15U và 20U khác nhau chủ yếu ở dung lượng lắp đặt, phạm vi ứng dụng và khả năng mở rộng.

• 6U: Phù hợp hệ thống nhỏ, ít thiết bị.

• 10U: Phù hợp văn phòng, cửa hàng và hệ thống camera cần thêm không gian.

• 15U: Phù hợp hạ tầng mạng doanh nghiệp quy mô vừa.

• 20U: Phù hợp hệ thống có nhiều thiết bị và yêu cầu mở rộng cao hơn.

Để chọn đúng tủ rack, cần xem xét đồng thời số U, chiều sâu, tải trọng, không gian lắp đặt và phương án tản nhiệt.
