Trường hợp dây cáp quang bị đứt không phải là hiếm gặp hoặc có thể nói là thường xuyên xảy ra trong quá trình thi công hoặc trong một thời gian dài sử dụng, việc cáp quang bị hỏng sẽ dẫn đến việc truyền dữ liệu bị gián đoạn, do đó để khắc phục kịp thời cáp quang bị hỏng là một việc quan trọng. Viễn Thông Quang Thắng sẽ hướng dẫn các bạn cách sử dụng máy hàn quang để nối dây cáp quang bị đứt một cách đơn giản nhất.

Thiết bị cần thiết để sửa chữa cáp quang

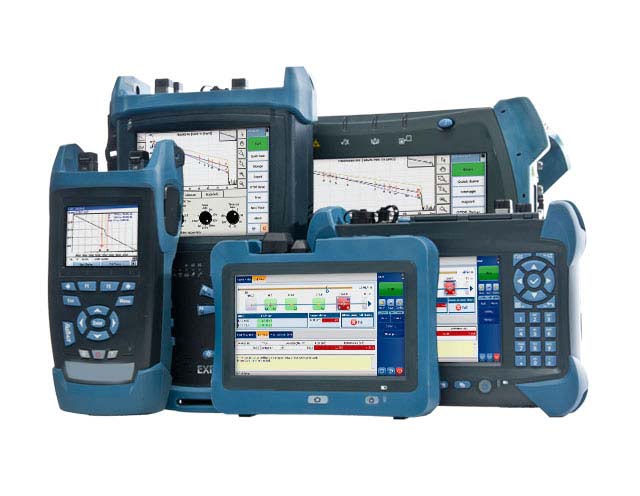

1. OTDR (Máy đo điểm đứt)

Máy OTDR là thiết bị được sử dụng rộng rãi để đo chiều dài sợi quang, suy hao đường truyền, suy hao khớp nối và vị trí lỗi.

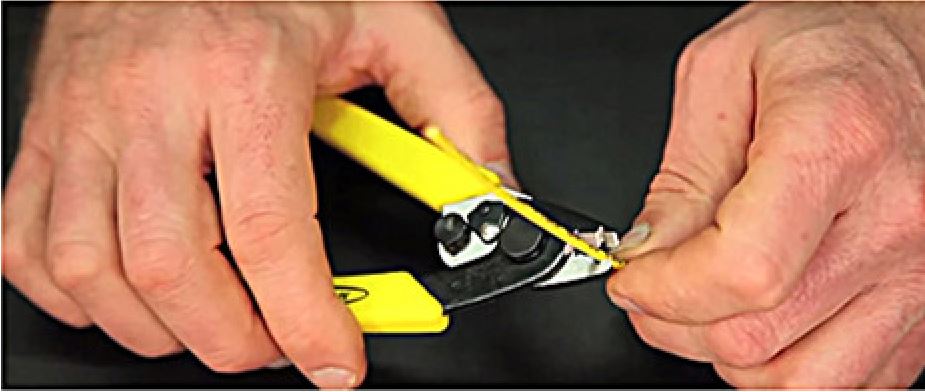

2. Dụng cắt / Stripper sợi quang

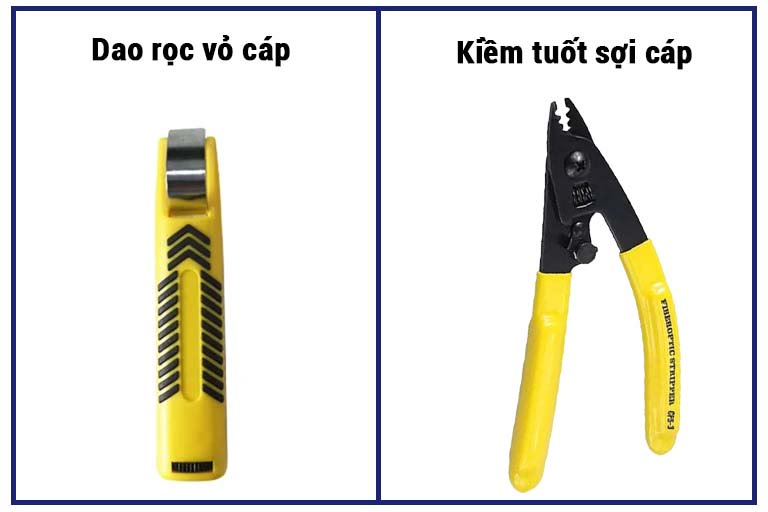

Dụng cụ cắt cáp quang như : Dao rọc vỏ cáp và Kiềm tuốt sợi cáp là những công cụ quan trọng trong việc nối cáp quang và một số ứng dụng cắt cáp quang khác.

3. Dao cắt sợi quang có độ chính xác cao

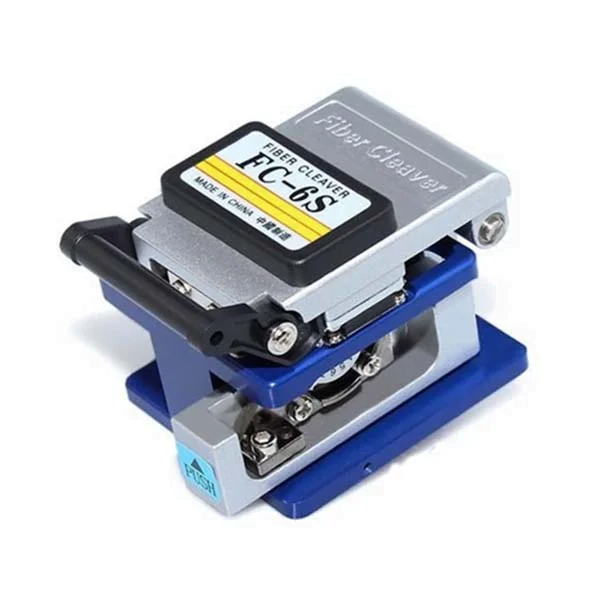

Dao cắt chính xác sợi quang FC-6S được sử dụng để cắt sợi thủy tinh để nối nhiệt hạch,nó rất lý tưởng để chuẩn bị sợi, tạo ra mặt cuối tốt. Vì vậy, nó rất quan trọng trong quá trình nối sợi, và nó thường hoạt động cùng với máy hàn quang, nung chảy để đáp ứng nhu cầu cuối cùng.

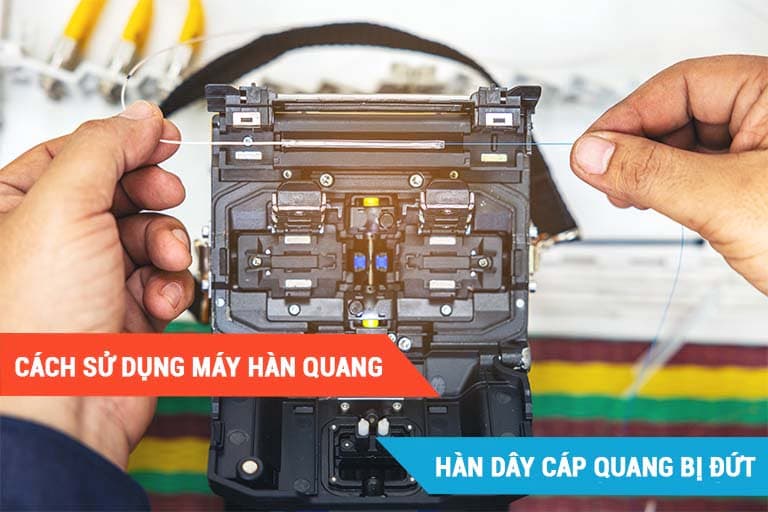

4. Máy hàn quang

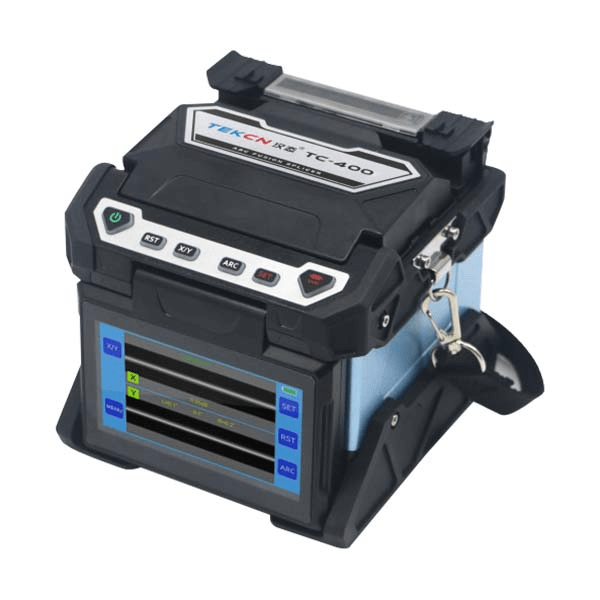

Máy hàn quang TC-4000 có thể hoạt động nối hai sợi quang học từ đầu đến cuối bằng cách sử dụng nhiệt. Máy sẽ hợp nhất cả hai sợi với nhau theo cách mà ánh sáng truyền qua các sợi không bị phân tán hoặc phản xạ trở lại từ mối nối.

Hướng dẫn cách sử dụng máy hàn quang nối cáp quang bị đứt

Bước 1: Sử dụng OTDR để xác định đứt cáp quang

Điều đầu tiên bạn cần làm là tìm kiếm chỗ đứt cáp quang trên đường dây của bạn. Thông thường, các kỹ thuật viên cáp quang sử dụng một thiết bị được gọi là OTDR. Với khả năng hoạt động giống như radar gửi một xung ánh sáng xuống ngay cáp quang. Nó sẽ bị lệch sang thiết bị của bạn khi gặp sự cố vỡ. Nó giúp kỹ thuật viên biết vị trí của điểm gãy.

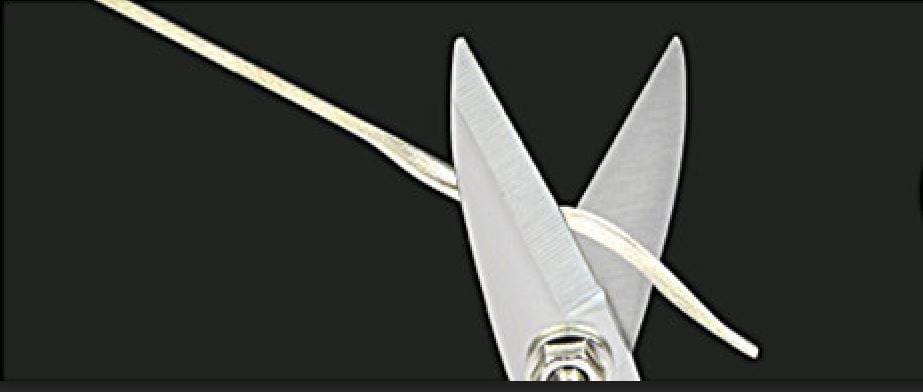

Bước 2: Sử dụng dụng cụ cắt cáp quang để cắt cáp quang bị hỏng

Sau khi biết vị trí đứt, bạn tiến hành xử lý các sợi cáp quang bị đứt. dụng cụ cắt sợi quang được sử dụng để cắt bỏ phần bị hư hỏng.

Bước 3: Tách cáp quang dụng cụ tước sợi quang

Bạn nên dùng dụng cụ tước sợi quang để tước sợi quang ở cả hai đầu và lớp bảo vệ để lộ ống sợi quang bên trong. Sau đó, cắt bất kỳ vỏ bọc và sợi nào bằng các dụng cụ cắt sợi quang.

Bước 4: Cắt bỏ mọi hư hỏng trên phần kết thúc của sợi quang bằng dao cắt quang có độ chính xác cao

Sử dụng dao cắt quang có độ chính xác cao để phân cắt

Bước 5: Làm sạch cáp quang có sọc

Bước này rất quan trọng để đảm bảo rằng thiết bị đầu cuối của bạn sẽ có được một dải dây sạch. Bạn phải rửa sạch phần xơ bị tước bằng cồn và khăn lau không xơ. Đảm bảo rằng chất xơ không chạm vào bất cứ thứ gì.

Bước 6: Nối cáp quang

Nói chung có hai phương pháp để nối cáp quang: (1) nối cơ học; (2) nối nhiệt hạch.

(1) Nối cơ học (sử dụng đầu nối quang Fast Connector)

Nếu bạn muốn tạo ra một kết nối cơ học, bạn cần đặt các đầu nối sợi quang nối nhanh (Fast Connector) mối nối nội tuyến với sợi quang. Giữ hai đầu sợi quang ở một vị trí được căn chỉnh chính xác để cho phép ánh sáng truyền từ sợi này sang sợi kia. (Suy hao điển hình: 0,3 dB)

(2) Nối nhiệt hạch (sử dụng máy hàn)

Trong ghép nối nhiệt hạch, một máy ghép hợp nhất được sử dụng để căn chỉnh chính xác hai đầu sợi. Bạn phải truyền một bộ phận bảo vệ mối nối hợp nhất đến sợi và đặt các sợi được nối vào trong bộ nối hợp nhất. Sau đó, các đầu sợi quang được “hợp nhất” hoặc “hàn” lại với nhau bằng cách sử dụng một số loại nhiệt hoặc hồ quang điện. Điều này tạo ra một kết nối liên tục giữa các sợi cho phép truyền ánh sáng thất thoát rất thấp. (Suy hao điển hình: 0,1 dB)

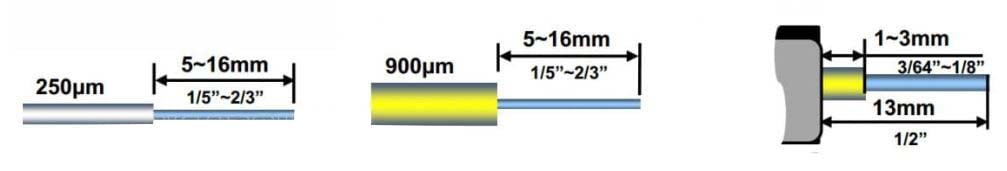

Ở đây chúng tôi sẽ hướng dẫn các bạn cách nối nhiệt hạch sử dụng máy hàn quang. Độ dài đoạn cắt sợi quang chuẩn nhất để đưa vào máy hàn như hình dưới.

Lưu ý:

-Vệ sinh rãnh đặt sợi V-groove với bông tẩm cồn

-Sử dụng sợi quang đẩy những mảnh vụn có trên khe, rãnh máy

-Không đụng vào đầu cặp điện cực máy hàn

-Chỉ sử dụng cồn 99%, cồn tinh khiết.

Xem thêm: 3 lưu ý để sử dụng máy hàn quang một cách tốt nhất

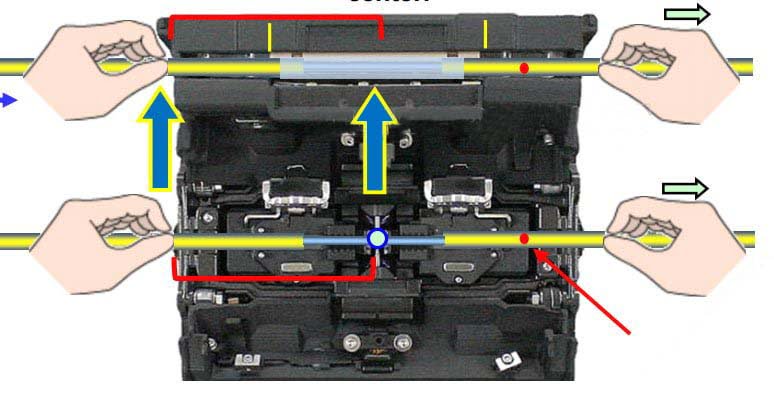

Đặt sợi quang đúng vào rãnh V-groove và ngay trung tâm cặp điện cực (Đừng để sợi chạm vào thân máy hay bất kỳ vật gì trong quá trình đưa sợi vào vì nếu chạm thì sẽ gây mẻ hoặc bẩn đầu sợi quang nên máy sẽ không chịu hàn).

Đừng quên nhét ống co nhiệt vào sợi quang nhé.

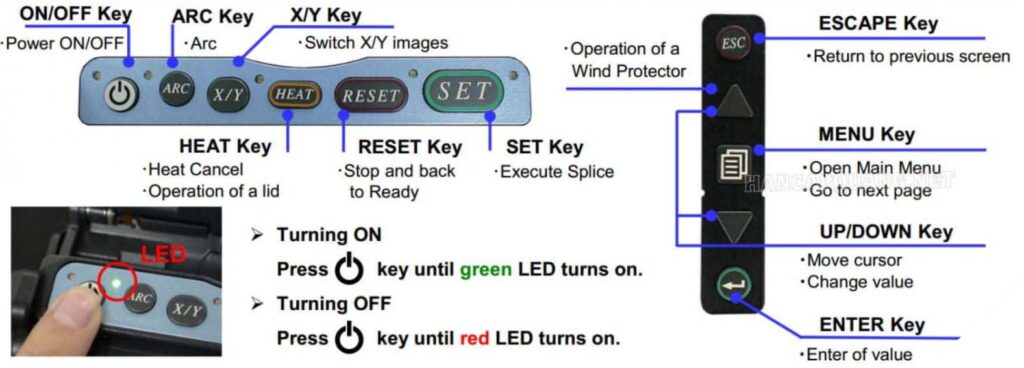

Các phím chức năng cơ bản trên thân máy hàn cáp quang

Bước 7: Thực hiện kiểm tra kết nối của cáp quang với OTDR

Điều cuối cùng sẽ là xem kết nối của cáp quang bằng OTDR. Sau đó, đặt lại các mối nối đó vào trong bao vây mối nối. Đóng vỏ máy sau đó mài lại các dây cáp quang.

Qua bài viết trên Viễn Thông Quang Thắng đã hướng dẫn các bạn cách sử dụng máy hàn quang để nối dây cáp quang bị đứt. Sau khi xem qua các bước sửa chữa cáp quang, bạn có thể phân vân không biết nên chọn loại nối cơ học hay nối nhiệt hạch. Ở đây gợi ý là nếu giá không phải là một yếu tố, bạn nên sử dụng ghép nối nhiệt hạch vì mức mất tín hiệu thấp. Nếu có kinh phí eo hẹp, bạn có thể cân nhắc ghép nối cơ học, không cần dụng cụ đắt tiền.
